Xantia 安裝遙控器

X2是有遙控器的，但不幸的是… 被前車主搞丟了

而且那是有晶片的，前車主花了 12,000 在路邊製作晶片鑰匙  真佩服

於是 我只得用鑰匙開門  這樣一點也不優雅

於是想安裝遙控器

請人裝大概1500~1800，但我想自己試試看

上網查了一下  XANTIA的中控鎖馬達是五線式的

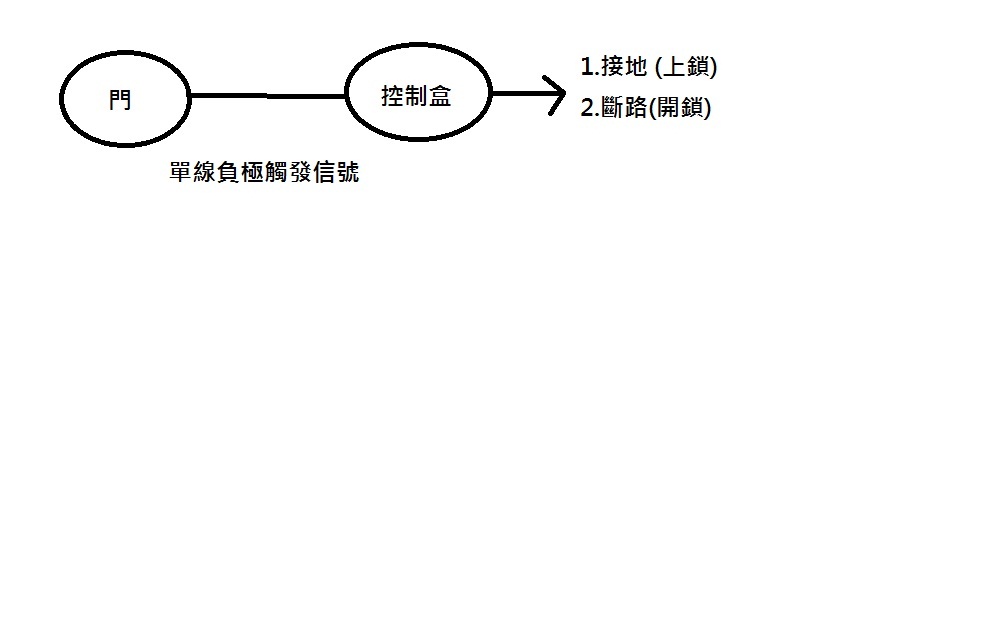

但這五線式又和一般不同  它是負極觸發的

簡單講 就是用一條電線 可以做出開鎖、關鎖的動作

怎麼做到的呢?  就是該線如果  斷路就開鎖  接地就上鎖 記住這原理
















接著看市售遙控中控鎖主機的原理

其實很簡單  就是兩顆繼電器 排在一起 做一些簡單的邏輯控制

RELAY的原理就不再詳述了

上圖這是主機內部大概的構造

我們手上的遙控器至少有兩顆鈕  一顆開鎖 一顆上鎖

按「關」鈕時  只有A 繼電器會切換 (由ac切到ao)

按「開」鈕時  只有B 繼電器會切換 (由bc切到bo)

一次只有一顆relay動作  切記

好了

接下來

如果你將控制線截斷 (一端往車門DOOR、一端往原車配備的控制盒BOX)

中間接個市售遙控主機  就會像這樣

主機呢  有十條線，其中12V恆電源*1，主機地線*1，控制小燈線*1，控制行李箱*1

其餘六條 就是上述的兩顆relay的線 (一顆relay有三條線)

如果你這樣接

就對了

首先，door和box這兩點  是要永遠接起來的，如果兩者斷路 會永遠無法上鎖

如上圖  是有相連的啊

接著 按「開鎖」 是下方的繼電器動作 (上方那顆不動)

這只是按下一瞬間的內部畫面

BOX(原車配備的中控盒)會斷路  斷路! 就是開鎖

接著按「上鎖」是上方繼電器動作 (下方那顆回位不動NC與COM相接)

(上圖是按下的那一瞬間內部畫面  放開鈕後 又回復原始狀態喔)

此時A RELAY的  NO點與COM接通  使得BOX接地  接地! 就是上鎖

 這樣有沒有很簡單?

你一定要說很簡單，因為這是全世界的網頁裡

講得最白話、圖示最清楚的  你一定要說懂

因為我想了很久....終於想通的

( 這種雙繼電器構造的遙控主機  可以應付多種控制模式的中控鎖

 真是很聰明啊! )

好了

當然 你拿到的中控主機 說明書不會這麼清楚寫的

甚致說明書只針對某種方式的車鎖進行介紹

並無說明雪鐵龍該如何接  (甚致雪鐵龍不同車款接法也不同)

由圖可知  內有惡虎

從六條線中 要自己猜出 誰是NO、NC、COM (而且還有兩組RELAY)

小貓也來幫忙  幸好我兒子沒出手相助

主機可以用12V變電器供電 以便測試

知易行難  終於被我找出來  誰是誰是誰了

用鬼影神針 插入車門延伸入車內的五條白線  其中一條就是控制線

將它接地 會鎖門 的那條就是了!!  (耶 找到了)

照著前述接線  (用看的都很簡單)

主機藏入儀表台內  天線拉直  測試OK~~

好有成就感喔

( 以後遇到 薑絲 攻擊時  就可以遠遠的開門

 然後趕快跑上車開走 ~)
