這麼黑 是什麼車? 是E34 BMW嗎?
原來是法國病貓雪鐵龍
有HELLA H1魚眼頭燈 不換成HID實在很可惜
拆下兩顆眼睛 原來裝這組燈必須切割一部份的塑膠件
看來也是一門功夫
這頭燈有點玄機 切遠燈時 近燈還是亮的 <-----這也沒什麼
但XANTIA原本的線路應該不是這樣的 但應該是怎樣我也不知道
乍看之下覺得線路很亂 還多了一顆RELAY在中間 (黃圈圈)
趁機整理一下線頭
這組頭燈的玄機在於 開遠燈時，遠燈的正電源同時啟動RELAY
這RELAY再將來自電瓶的正電傳給近燈
這樣就可以透過一顆RELAY 達成遠近燈同亮的功能...
雖然很亮 但太耗電了 現在電價要漲.... 不要，改掉

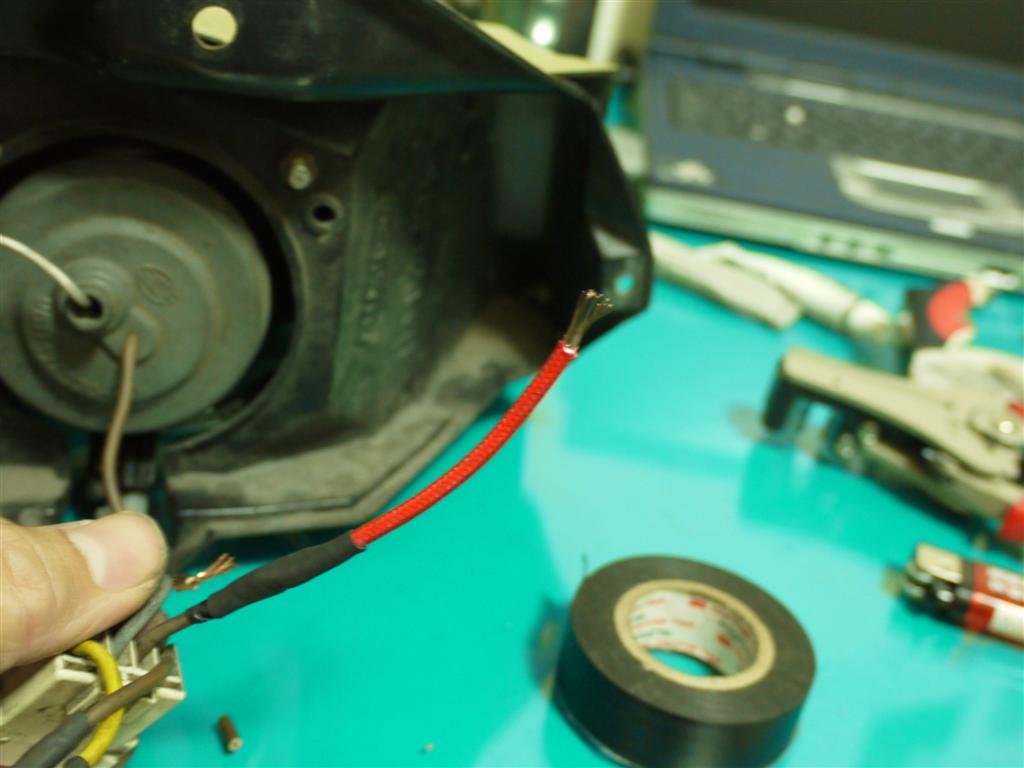

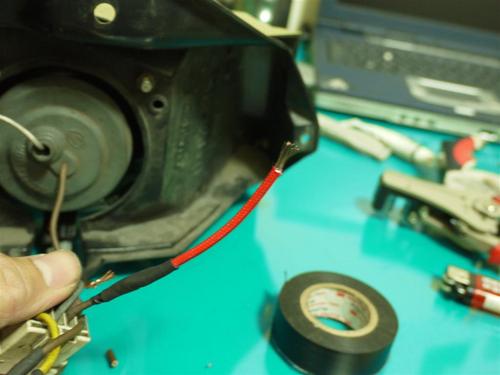

新線路用最粗勇、耐熱的線 看了心情就好
接著挖後蓋 「寶傑，我說這後蓋啊 簡直不是蓋的....」
有夠硬 挖了一個小時才一個小洞
手邊還有一組光神萊特線組 增強一下抵抗力 從電瓶供電比較健康

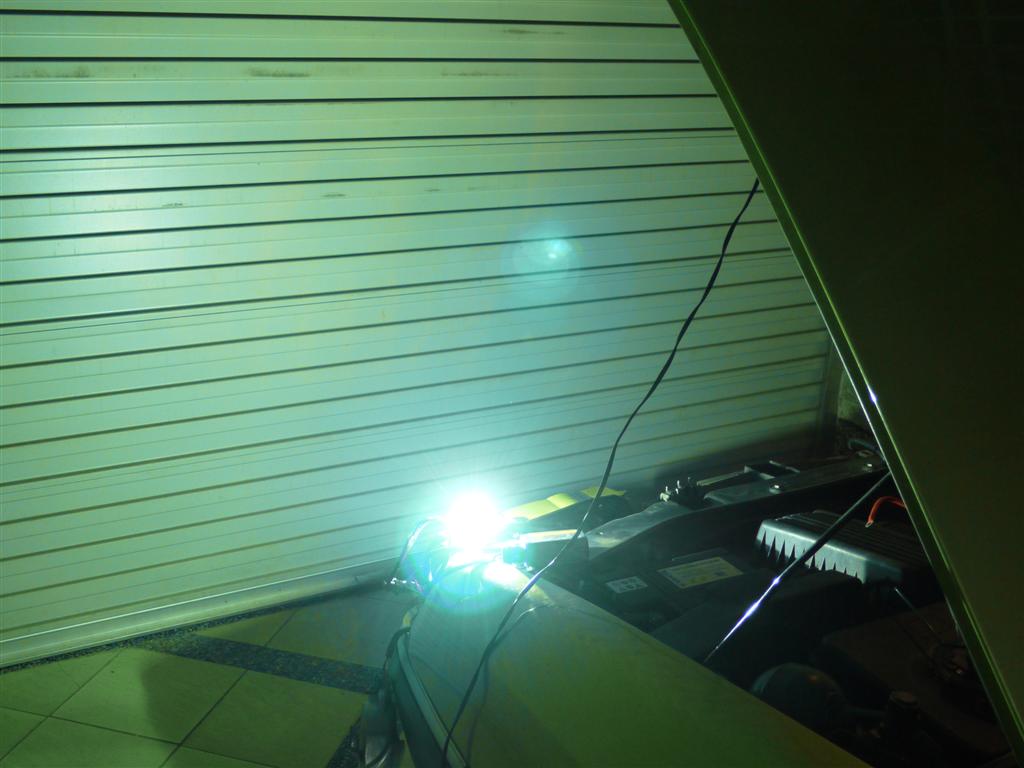

TEST 就是這個光....
光形非常的漂亮 準確 符合歐規的燈具比較有良心
看起來有點高 再調個高度就OK了
巨大車頭燈....
後記：
過兩天 秋竹先生來找我 說到他的XANTIA MK2 燈很暗 快瞎了
他又是個超級大近視
於是幫他裝了HID
原廠燈具裡的近燈遮光罩 會有點干擾HID燈管
所以用電動研磨器 (模型用的)修一下
後蓋挖個孔 (我說寶傑，這原廠的後蓋，就真的是蓋的，一下子就挖穿了)
原廠的燈形就沒那麼標準
驗車還得換回來 (在車庫裡就讓秋竹先生練習拆裝了一兩次大燈)
我忘了注意 MK2的遠近燈是不是分開亮的了....
以上報告
一邊賣一邊花錢就對了...
回覆刪除xantia MK1原廠也是遠燈亮時近燈小燈都亮的設計。
回覆刪除謝謝指教，那這組燈加掛RELAY，拆掉後就沒有這種功能了。現在我的車遠近燈是各自獨立的，直接接原廠插頭。難道那原設計也有那個RELAY嗎?
回覆刪除沒有繼電器，是在左手拉桿開關的設計上做文章，要點燃遠燈燈泡有兩個方法，包含pass燈跟遠燈這兩個迴路，pass燈開關是與近燈獨立，所以不開進燈也可以閃，但是其中遠燈開關是要進燈接通才可以開的，所以會開遠燈時近燈一起亮，但是開關有好幾款可能不見得都這樣吧。
回覆刪除你的把左手撥桿開關可能有猜開整理，其中一個近燈銅片斷路就可以只亮遠燈跟只亮近燈。有喇叭按鈕跟沒有喇叭按鈕的都可以這樣做。
